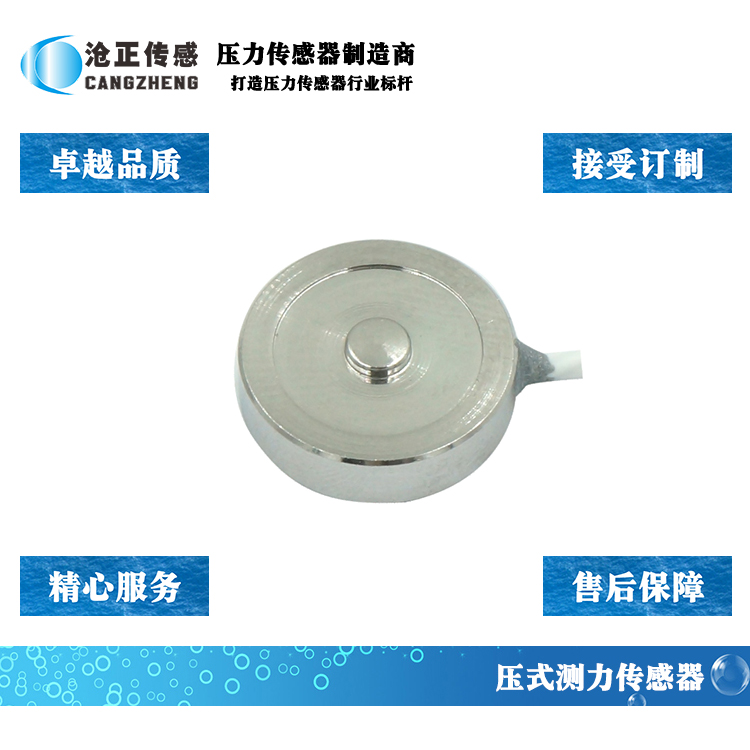

產品名稱：壓力傳感器，微型壓力傳感器，微型測力傳感器
產品型號：CAZF-Y12.7
特點與用途：
- CAZF-Y12.7微型壓力傳感器采用不銹鋼材質
- 外形尺寸小，變形量小
- 動態響應頻率高
- 適用于汽車壓裝、自動化組裝、3C產品測試、新能源產品組裝、醫療檢測、機器人領域，模具組裝及其他工業測試、測量及控制系統。
技術參數：
| 量程(Capacity)：5、10、20、30、50、100KG | |||
| 綜合誤差 Total error | 0.5%F.S | 輸入阻抗 Input resistance | 800~1100Ω |
| 靈敏度 Rated output | 1.5±15%mV/V | 輸出阻抗 Output resistance | 800~1100Ω |
| 非線性 Non-linearity | 0.5%F.S | 工作溫度范圍 Operation Temp range | -20~80℃ |
| 重復性 Repeat ability | 0.5%F.S | 溫度補償范圍 Compensated temp range | -10~60℃ |
| 蠕變(30min) Creep | 0.5%F.S | 零點溫度漂移Temperature effect on zero | 0.05%F.S./10℃ |
| 滯后 Hysteresis | 0.5%F.S | 靈敏度溫度漂移Temperature effect on out | 0.05%F.S./10℃ |
| 激勵電壓 Excitation recommend | 5-10VDC | 安全超載 Safe Load Limit | 150%F.S |
| 電纜尺寸 Cable Size | φ2 x 3000mm | 極限超載 Ultimate overload | 200%F.S |

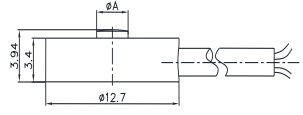

外形尺寸：

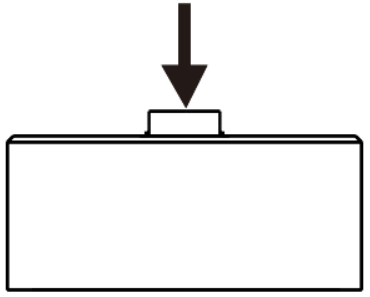

受力方式：
接線方式：
壓力傳感器_測力傳感器輸出毫伏信號，需配變送器（放大器）或顯示控制儀
變送器：
1、數字型（RS23S或RS485）
2、模擬型(電流4-20mA，電壓0-5V/0-10V)
顯示控制儀：
標配RS485\晶體管開關量輸出，選配RS232或模擬量
具體請聯系我司工程師
滄正機械壓力傳感器為電阻應變片式，主要由彈性體、電阻應變片、測量電路和傳輸電纜4部分組成。
應變片式壓力傳感器測量原理：當壓力傳感器彈性體在外力的作用下產生形變，附著于彈性體上的電阻應變片隨即彎曲，電阻應變片阻值發生變化，再經測量電路將阻值變化轉換為電信號（一般為毫伏信號）。
