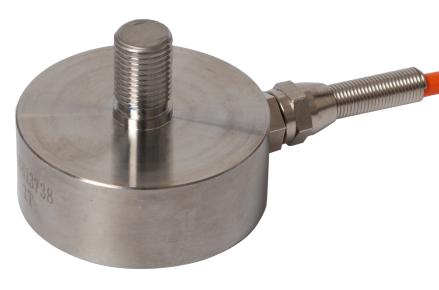

應變片式壓力傳感器屬于力敏傳感器的一種，是自動化設備常用的傳感器，通常配合顯示控制儀或者變送器（放大器）一起使用，用來檢測或者控制壓力或拉力的大小。在壓力傳感器的使用過程中，經常會遇到形形色色的問題，甚至用著用著就突然出現了問題，下面就本人的一些經驗，簡單介紹下如何判斷壓力傳感器是否損壞。
應變片式壓力傳感器一般為四線制（屏蔽線除外），就滄正壓力傳感器來說，通常為紅黑綠白四線，其中紅黑為電源正負（激勵），綠白為信號正負（輸出）。用萬用表電阻擋，測量紅線與黑線之間的阻抗以及綠線與白線的阻抗，看是否符號參數表中阻抗參數所示，如測量結果阻抗無窮大，表明壓力傳感器電橋斷路，如果阻抗為零，表明壓力傳感器電橋短路，這兩種情況都表明壓力傳感器已壞，需發回廠家返修。
如測量結果阻抗正常，可進行以下測試，給壓力傳感器供電（5-15VDC，10V為佳），用萬用表毫伏擋測量壓力傳感器測量綠白線之間的毫伏值，先空載測量，如毫伏值偏大，表明傳感器壓向過載（前提：壓力傳感器出廠前有調零），如毫伏值為很大的負數，表情傳感器拉向過載。按壓傳感器受力點毫伏值輸出無變化，壓力傳感器已損壞。壓力傳感器因過載導致彈性體嚴重變形通常不可修復，只能更換傳感器。
經過以上兩項測試，基本能判斷壓力傳感器是否損壞，如以上兩項測試結果正常，配套的儀表或者變送器顯示或信號輸出不正常，就得檢查配套的儀表或者變送器了。
首先，檢查壓力傳感器與儀表或者變送器接線是否正確，接線端子是否松動接觸不良，如接線正確也未松動，再檢查儀表或者變送器參數設置是否改動，可致電廠家咨詢參數設置。如參數設置無誤，顯示或變送器仍不正常，可重新標定儀表或者變送器，標定分有碼標定和無碼標定，有標準力源或者法碼，可進行有碼標定，否則可進行無碼標定，進入標定項，空載標好零點，標好零點后輸入壓力傳感器滿量程和靈敏度，這樣儀表或變送器就標定好了。（注：本文變送器指的是數字量變送器，如是模擬量變送器需用標準力源或者法碼進行增益標定）轉載請注明出處：http://m.fpog.cn
