高速定量分裝系統由微機控制稱重傳感器的稱重和比較，并輸出控制信號，執行定值稱量，控制外部給料系統的運轉，實行自動稱量和快速分裝的任務。
系統采用MCS-51單片機和V/F電壓頻率變換器等電子器件，其硬件電路框圖如圖1所示，用8031作為中央處理器，BCD拔碼盤作為定值設定輸入器，物料裝在料斗里，其重量使傳感器彈性體發生變形，輸出與重量成正比的電信號，傳感器輸出信號經放大器放大后，輸入V/F轉換器進行A/D轉換，轉換成的頻率信號直接送入8031微處理器中，其數字量由微機進行處理。微機一方面把物重的瞬時數字量送入顯示電路，顯示出瞬時物重，另一方面則進行稱重比較，開啟和關閉加料口、放料于箱中等一系列的稱重定值控制。
系統采用MCS-51單片機和V/F電壓頻率變換器等電子器件，其硬件電路框圖如圖1所示，用8031作為中央處理器，BCD拔碼盤作為定值設定輸入器，物料裝在料斗里，其重量使傳感器彈性體發生變形，輸出與重量成正比的電信號，傳感器輸出信號經放大器放大后，輸入V/F轉換器進行A/D轉換，轉換成的頻率信號直接送入8031微處理器中，其數字量由微機進行處理。微機一方面把物重的瞬時數字量送入顯示電路，顯示出瞬時物重，另一方面則進行稱重比較，開啟和關閉加料口、放料于箱中等一系列的稱重定值控制。

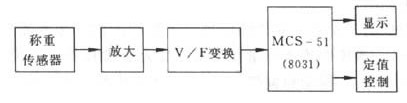

圖1 高速定量分裝系統原理圖
在整個定值分裝控制系統中，稱重傳感器是影響電子秤測量精度的關鍵部件，選用CAZF-W130A應變式稱重傳感器。四片電阻應變片構成全橋橋路，在所加橋壓U不變的情況下，傳感器輸出信號與作用在傳感器上的重力和供橋橋壓成正比，而且，供橋橋壓U的變化直接影響電子稱的測量精度，所以要求橋壓很穩定。毫伏級的傳感器輸出經放大后，變成了0-10V的電壓信號輸出，送入V/F變換器進行A/D轉換，其輸出端輸出的頻率信號加到單片機8031定時器1的計數、輸入端T1上。在微機內部由定時器0作計數定時，定時器0的定時時間由要求的A/D轉換分辯率設定。定時器1的計數值反映了測量電壓大小即物料的重量。在顯示的同時，計算機還根據設定值與測量值進行定值判斷。測量值與給定值進行比較，取差值提供PID運算，當重量不足，則繼續送料和顯示測量值。一旦重量相等或大于給定值，控制接口輸出控制信號，控制外部給料設備停止送料，顯示測量終值，然后發出回答令，表示該袋裝料結束，可進行下袋的裝料稱重。
圖2 自動稱重和裝料裝置
圖2所示為自動稱重和裝料裝置。每個裝料的箱子或袋子沿傳送帶運動，直到裝有料的電子稱下面，傳送帶停止運動，電磁線圈2通電，電子稱料斗翻轉，使料全部倒入箱子或袋子中，當料倒完，傳送帶馬達再次通電，將裝滿料的箱子或袋子移出，并保護傳送帶繼續運行，直到下一次空袋或空箱切斷光電開關的光源，與此同時，電子稱料箱復位，電磁線圈1通電，漏斗給電子秤自動加料，重量由微機控制，當電子秤中的料與給定值相等時，電磁線圈1斷電，彈簧力使漏斗門關上。裝料系統開始下一個裝料的循環。當漏斗中的料和傳送帶上的箱子足夠多時，這個過程可以持續不斷地進行下去。必要時，*作人員可以隨時停止傳送帶，通過拔碼盤輸入不同的給定值，然后再啟動，即可改變箱或袋中的重量。本系統選用不同的傳感器，改變稱重范圍，則可以用到水泥、食糖、面粉加工等行業的自動包裝中。更多稱重傳感器相關技術文章請訪問：http://m.fpog.cn
