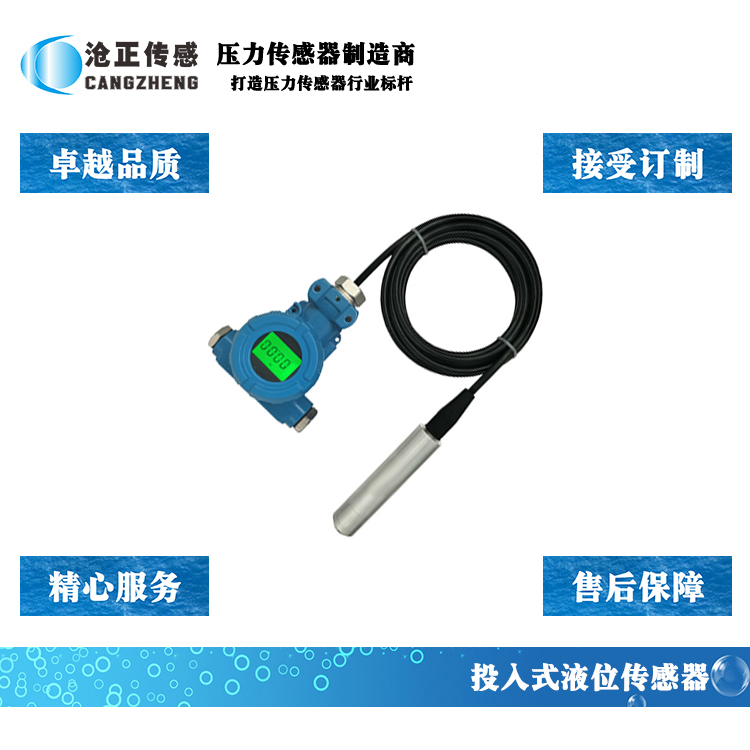

投入式液位傳感器是一種測量液位的壓力傳感器，投入式液位傳感器分一體式投入式液位傳感器和分體式投入式液位傳感器，基于所測液體靜壓與該液體的高度成比例的原理，采用隔離型擴散硅敏感元件或陶瓷電容壓力敏感傳感器，將靜壓轉換為電信號，再經過溫度補償和線性修正，轉化成標準電信號。
選擇投入式液位傳感器的時候要先考察應用場合，如果在腐蝕性環境當中應用，要選擇防護等級高，且防腐傳感器，還要注意液位傳感器量程的大小和接口的要求。
投入式液位傳感器特點
1.投入液體中的傳感器為全密封不銹鋼結構。
2.傳感器與放大電路均在不銹鋼全密封殼體內，無需外部調校。
3.傳感器外殼的防護等級為IP68。
4.精度高、體積小、使用方便、抗干擾能力強、可靠性高、穩定性好、靈敏度高、防水、抗結露。
5. 免維護，安裝、調試方便，直接投入水中以測量出變送器末端到液面的液位高度。
1.投入液體中的傳感器為全密封不銹鋼結構。
2.傳感器與放大電路均在不銹鋼全密封殼體內，無需外部調校。
3.傳感器外殼的防護等級為IP68。
4.精度高、體積小、使用方便、抗干擾能力強、可靠性高、穩定性好、靈敏度高、防水、抗結露。
5. 免維護，安裝、調試方便，直接投入水中以測量出變送器末端到液面的液位高度。
投入式液位傳感器原理
投入式液體傳感器采用用靜壓測量原理：
當投入式液位變送器投入到被測液體中某一深度時，傳感器迎液面受到的壓力公式為：Ρ = ρ·g·H + Po
P ： 液位計迎液面所受壓力
ρ： 被測液體密度
g ： 當?shù)刂亓铀俣?br /> H ： 投入式液位傳感器投入液體的深度
Po ： 液面上大氣壓
同時，通過導氣不銹鋼將液體的壓力引入到傳感器的正壓腔，再將液面上的大氣壓 Po 與傳感器的負壓腔相連，以抵消傳感器背面的 Po ，使傳感器測得壓力為：ρ .g.H ，顯然 , 通過測取壓力 P ，可以得到液位深度。
投入式液體傳感器采用用靜壓測量原理：
當投入式液位變送器投入到被測液體中某一深度時，傳感器迎液面受到的壓力公式為：Ρ = ρ·g·H + Po
P ： 液位計迎液面所受壓力
ρ： 被測液體密度
g ： 當?shù)刂亓铀俣?br /> H ： 投入式液位傳感器投入液體的深度
Po ： 液面上大氣壓
同時，通過導氣不銹鋼將液體的壓力引入到傳感器的正壓腔，再將液面上的大氣壓 Po 與傳感器的負壓腔相連，以抵消傳感器背面的 Po ，使傳感器測得壓力為：ρ .g.H ，顯然 , 通過測取壓力 P ，可以得到液位深度。
